Hydraulische precisierollenvelers
Evotec Hydraulic Precision Roller Levelers zijn ontworpen om de vlakheid te corrigeren en interne spanning in plaat- en plaatmateriaal te verminderen, variërend van ultradunne plaat tot zware plaat. Met toepassingsspecifieke ontwerpen voor verschillende diktebereiken en snijprocessen levert elk systeem gecontroleerde, herhaalbare nivelleringsprestaties voor stroomafwaartse productie.
Nauwkeurige metaalnivellering
Evotec Hydraulic Precision Roller Levelers zijn ontworpen op basis van echte productievereisten: materiaalvariabiliteit, gemengde snijprocessen en lange bedrijfscycli. Elk systeem combineert een stijf mechanisch ontwerp met responsieve besturingstechnologie voor stabiele vlakheid, gecontroleerde spanningsvermindering en consistente resultaten voor een breed scala aan materialen en diktes. In plaats van een uniforme aanpak, biedt Evotec speciaal ontwikkelde nivelleringsoplossingen die de machinecapaciteit afstemmen op de toepassingsvereisten, waardoor fabrikanten de kwaliteit van onderdelen kunnen verbeteren met behoud van de operationele efficiëntie.
Oplossingen

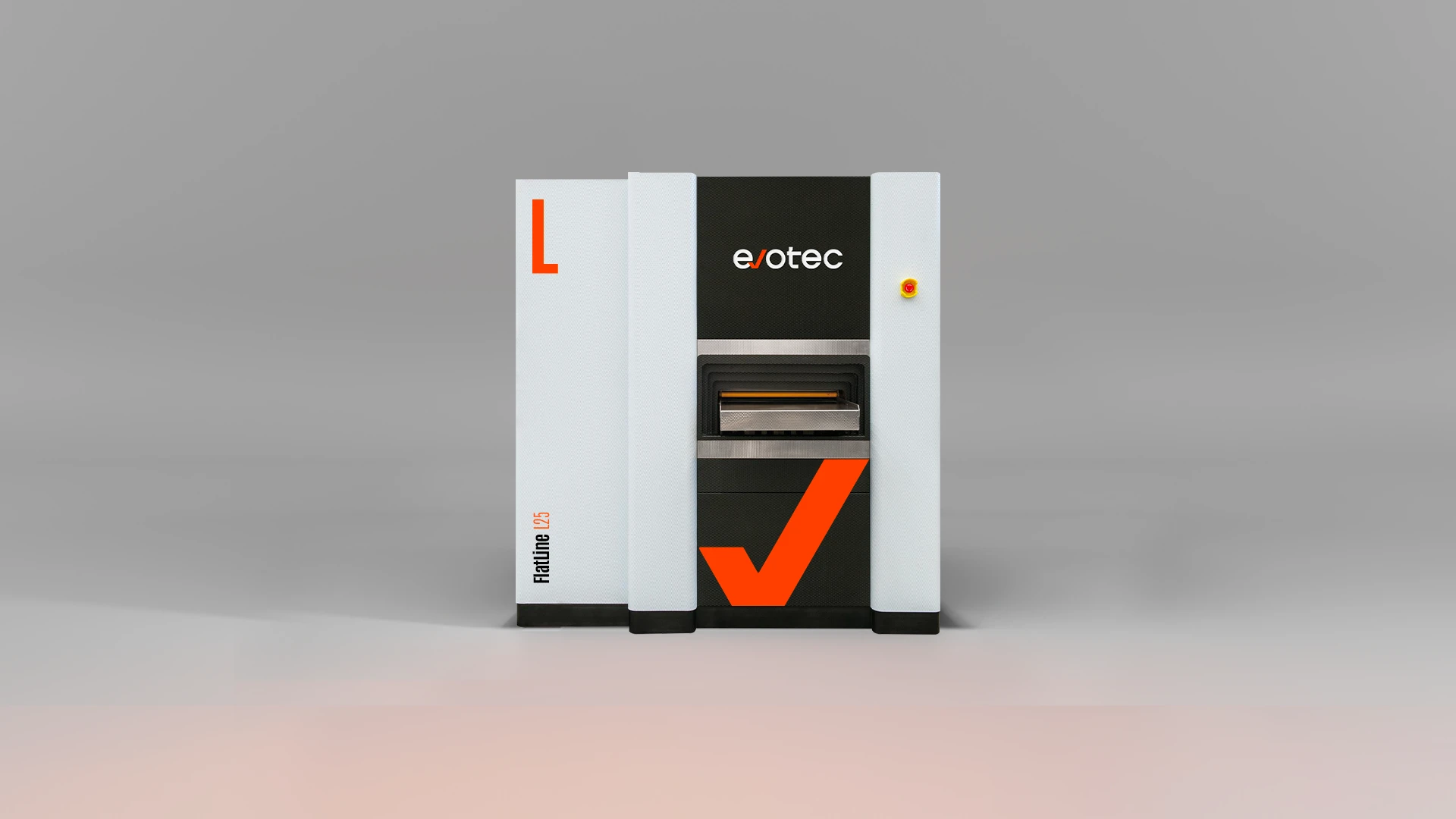

Voor het egaliseren van dunne platen (0,1 mm - 10 mm)
Deze categorie is ontworpen voor het egaliseren van dunne platen en richt zich op toepassingen waarbij vlakheid, nauwkeurigheid en oppervlaktekwaliteit essentieel zijn. De machines ondersteunen zeer nauwkeurig gesneden materialen en kunnen platen tot 0,1 mm verwerken, inclusief folie, spoelmateriaal en dunne platte onderdelen.

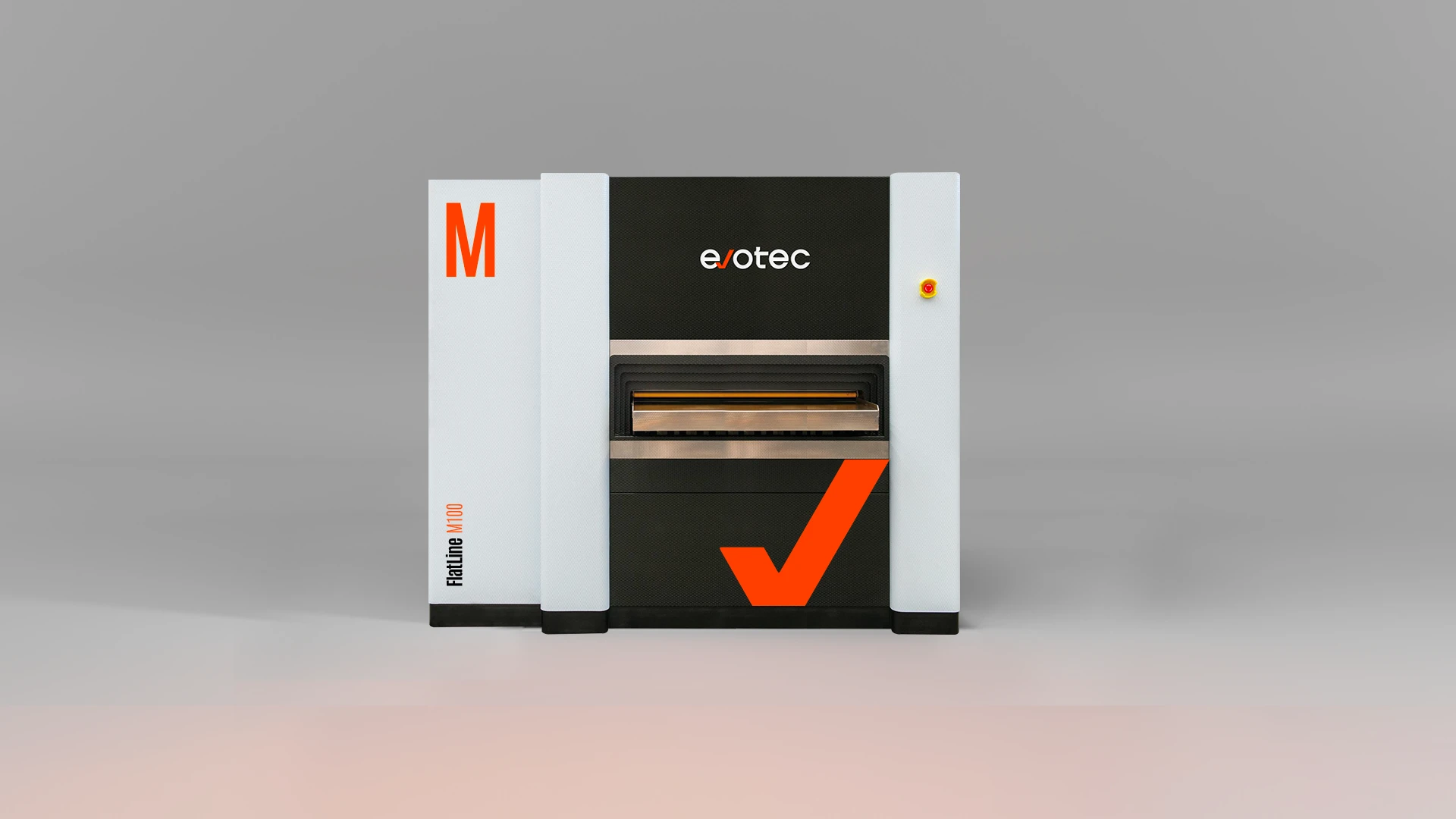

Voor het egaliseren van plaatwerk en platen met een gemiddelde dikte (1,5 mm - 30 mm)
Deze categorie is ontwikkeld voor het egaliseren van plaatwerk en platen van gemiddelde dikte en combineert nauwkeurige controle met voldoende nivelleerkracht. De machines verwerken materialen met een dikte van 1,5 mm tot 30 mm en ondersteunen zowel spiraalvormig materiaal als platte onderdelen voor veelvoorkomende fabricagetoepassingen.

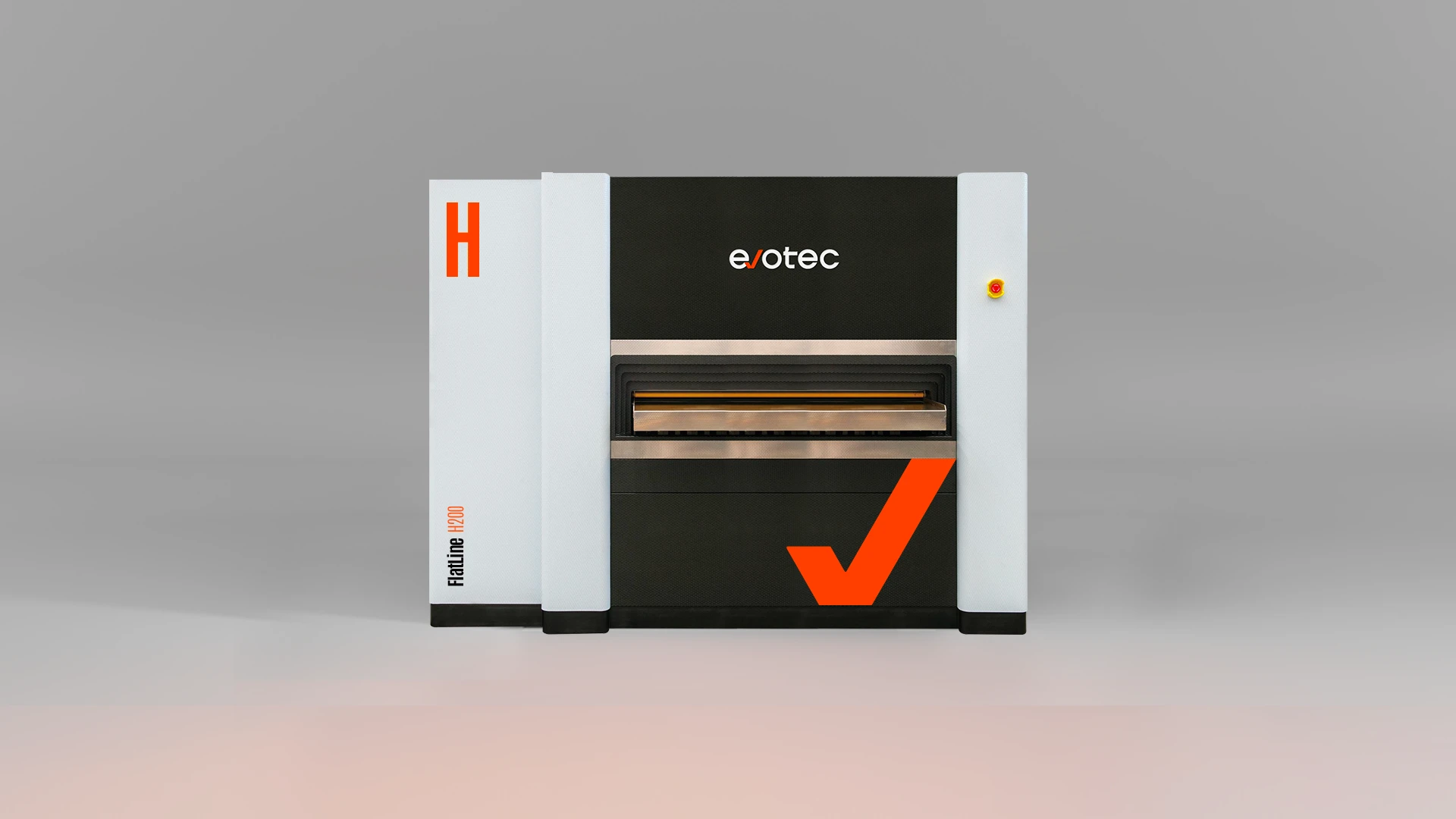

Voor het nivelleren van dikke en zware metalen platen (tot 80 mm)
Deze categorie is ontworpen voor zware nivellering van dikke platen en biedt een hoge nivelleerkracht en structurele stijfheid. De machines verwerken materialen met een dikte tot 80 mm en zijn geoptimaliseerd voor spanningsvermindering en vlakheidscorrectie in thermisch gesneden onderdelen, waarbij zowel materiaal met spiraalvoeding als platte onderdelen worden ondersteund.
Veelgestelde vragen
Met een leveller met meerdere rollen als voorbeeld, wordt het materiaal tussen de bovenste en onderste rijen nivelleerrollen gepasseerd. De rollen oefenen gecontroleerde druk uit, waardoor het materiaal herhaaldelijk omgekeerd wordt gebogen. Dit proces elimineert geleidelijk de resterende interne spanning en de oorspronkelijke kromming, wat resulteert in een verbeterde vlakheid.
Platheid is een geometrische tolerantie die beschrijft in welke mate een oppervlak afwijkt van een ideaal vlak. Het vertegenwoordigt de maximale afstand tussen het werkelijke oppervlak en een referentievlak en wordt gebruikt om de uniformiteit van het oppervlak in de driedimensionale ruimte te evalueren.
Rechtheid is een geometrische tolerantie die de maximale afwijking van een oppervlak of as ten opzichte van een ideale rechte lijn in een bepaalde richting meet. Het wordt gebruikt om de lineaire nauwkeurigheid van een kenmerk langs een bepaalde as te beschrijven.
Oppervlakteplaat voor inspectie
Doel: Evalueert de vlakheid door het contact tussen het gemeten oppervlak en de referentieplaat te vergelijken
Materiaal: meestal gietijzer of graniet
Rechte
Doel: Controleert de vlakheid van het oppervlak met behulp van lichtspleetinspectie of voelermeters
Typen: rechte snede met mesrand, rechthoekige liniaal
Voelermaat
Doel: Meet openingen tussen het oppervlak en een liniaal of oppervlakteplaat
Kenmerken: Eenvoudig en effectief voor lokale metingen
Coördinatenmeetmachine (CMM)
Doel: meet meerdere oppervlaktepunten met een sonde om de vlakheid te berekenen
Kenmerken: Hoge nauwkeurigheid, geschikt voor complexe oppervlakken
Systeem voor het meten van de vlakheid van de laser
Doel: Scant oppervlakken met behulp van lasertechnologie om de vlakheid te beoordelen
Kenmerken: Hoge precisie, geschikt voor metingen op grote oppervlakken
Nauwkeurigheidsklasse
Gangbare cijfers: 000, 00, 0 en 1 (nauwkeurigheid daalt van 000 naar 1)
Selectierichtlijn:
Gebruik klasse 000 of 00 voor zeer nauwkeurige meetvereisten
Selecteer lagere kwaliteiten voor algemene inspectie- of productieomgevingen
• Inspecteer de stelrollen regelmatig op slijtage en vervang ernstig versleten rollen tijdig
• Houd de machine schoon en verwijder olie, vuil en verontreinigingen van het frame en de oppervlakken van de rollen
• Controleer de smeerpunten en vul indien nodig smeermiddel bij
• Bewaak de druk van het hydraulische systeem en het olieniveau om een stabiele werking te garanderen
