Metaalontbraammachines voor plaatbewerking
Zorgt voor consistente rand- en oppervlaktecondities voor plaatmetalen onderdelen vóór het buigen, coaten, lassen en assembleren.
Hoe werkt een ontbraammachine in een metaalfabriek?
Elk metalen onderdeel dat uit een lasersnijder, plasmasnijder of pers komt, heeft hetzelfde probleem: bramen, slakken, oxiden en vlijmscherpe snijkanten. Dit veroorzaakt cosmetische problemen, hechtingsfouten bij coatings, porositeit bij laswerk, een slechte pasvorm tijdens de assemblage en is verantwoordelijk voor een aanzienlijk deel van het letsel bij onze medewerkers in de fabriek.
Een geautomatiseerde ontbraammachine lost dit op in één herhaalbare stap, waardoor gesneden onderdelen direct klaar zijn voor het coaten, lassen of assembleren.
Wat verwijdert ontbramen precies?
Verschillende snijprocessen laten verschillende soorten rand- en oppervlaktedefecten achter. De benodigde behandeling hangt af van wat het snijproces veroorzaakt.
Bramen veroorzaakt door lasersnijden en ponsen
Dunne, scherpe metaaluitsteeksels langs de snijrand die verticaal of zijwaarts uitsteken vanaf het snijvlak. Bij het lasersnijden van koolstofstaal met zuurstof als snijgas ontstaat bovendien een dichte oxidelaag langs de snijrand, die de hechting van coatings belemmert en porositeit in latere lasnaden veroorzaakt.
Laser-oxidelaag
Zuurstof als snijgas reageert tijdens het lasersnijden met het snijoppervlak, waardoor er een dichte, donkere oxidelaag achterblijft op het oppervlak en langs de snijrand. Deze laag belemmert de hechting van coatings en veroorzaakt porositeit bij latere laswerkzaamheden. Dit is een ander defect dan de braam zelf en vereist een specifieke schuurbehandeling om te worden verwijderd.
Slak op dikke platen gesneden met plasma of autogeen (oxyfuel)
Gehard residu dat ontstaat wanneer gesmolten metaal na het snijden opnieuw stolt op het werkstuk. Slak is harder en dikker dan standaard bramen. Bij zware slakvorming slijten schuurbanden snel en kunnen ze de slak niet betrouwbaar verwijderen. Een mechanisch impactstation — de Slakhamer van Evotec — is optimaal om dit te breken voordat het schuren begint.
Scherpe randen veroorzaakt door alle snijprocessen
Alle snijprocessen laten geometrisch scherpe randen achter, zelfs als het snijvlak er schoon uitziet. Coatings worden dunner op scherpe hoeken door oppervlaktespanning — dit is waar coatingfouten en roestvorming beginnen. Het afronden van randen creëert een gecontroleerde radius waardoor coatings over de hele hoek de juiste laagdikte kunnen opbouwen.
Hoe verwerkt een ontbraammachine een onderdeel?
De machine verplaatst onderdelen via een transportband door een reeks schuurbewerkingsstations. Elk station voert een specifieke taak uit. Eén doorgang op de transportband kan meerdere bewerkingen combineren. De transportband houdt metalen onderdelen bovendien op hun plek en zorgt voor een effectieve stofafzuiging.
Trommelkop
Een hogesnelheidsschuurband raakt het oppervlak van het onderdeel en verwijdert bramen, kleine tot middelgrote slakken en oxidelagen. Het primaire station voor grovere oppervlaktedefecten.
Bovenborstels
Flexibele borstelelementen reiken tot in gaten, sleuven en interne uitsparingen om bramen en oxiden van binnenranden te verwijderen. Dit maakt het afschuinen van interne contouren mogelijk — een specifieke eigenschap van de EdgeX SDR.
Roterende borstels
Oefen constante druk uit op alle buitenranden en oppervlakken voor een gecontroleerde afronding van de hoeken en een niet-directionele oppervlaktestructuur. Afhankelijk van het aantal borstels en de bandsnelheid zijn radii van R0,3 tot R2,5+ in één doorgang haalbaar.
Slakhamer
Een robuust werkstation dat grote bramen en zware slakken voorbehandelt, waardoor de slakbelasting wordt verminderd om ongelijkmatige slijtage van de schuurband te voorkomen.
Onderdelen gaan er aan de invoerzijde in en komen er afgewerkt weer uit, zonder dat er tussentijdse handelingen nodig zijn.
Het EvoFlow-transportsysteem van Evotec gebruikt het gepatenteerde AirLock® (vacuüm), MagniLock® (magnetisch) of een gecombineerd werkstukbevestigingsmechanisme om onderdelen tijdens de bewerking te stabiliseren. De minimale afmeting van te bewerken onderdelen is 50×50 mm (2"×2") over het gehele bereik.
Hoe zit het met handmatig versus geautomatiseerd ontbramen?
Handmatig slijpen heeft zijn plek — bij zeer lage volumes, unieke onderdelen of zeer onregelmatige geometrieën. In een productieomgeving die consistente resultaten vereist, kent het echter structurele beperkingen. Naarmate het volume toeneemt, wordt handmatig ontbramen de flessenhals — en meer personeel inzetten verbetert de kwaliteitsconsistentie niet evenredig.
Geautomatiseerde ontbraammachines leveren hetzelfde resultaat op elk onderdeel, dankzij vaste parameterinstellingen en mechanisch consistente bewerkingsstations. Of het nu gaat om het eerste of het duizendste onderdeel, het resultaat is identiek.
Evotec productlijnen voor ontbraammachines
Het ontbraamassortiment van Evotec is onderverdeeld in vier series, elk gebouwd voor een specifieke combinatie van verwerkingseisen en productieschaal. Evotec levert ook volledig op maat gemaakte ontbraammachines als uw productielijn niet past bij standaard ontbraamoplossingen.
Volledige vergelijking van Evotec-ontbraammachines
Alle modellen naast elkaar
Ontbramen per materiaal: wat verandert er wel en wat niet
De kernprincipes van het proces zijn consistent voor alle materialen. Parameters, de keuze van het schuurmiddel en de machineconfiguratie moeten per materiaalsoort worden aangepast.
Koolstofstaal
De meest voorkomende toepassing. Standaard configuraties met een trommelkop en roterende borstel verwerken bramen en oppervlakteafwerkingen met een niet-directionele textuur effectief.
Lasergesneden koolstofstaal vereist ook het verwijderen van de oxidelaag — onbehandelde oxide blokkeert de hechting van coatings en veroorzaakt porositeit bij het lassen. Alle Evotec-modellen verwijderen oxide en zorgen in één doorgang voor een uniform, coating-klaar oppervlak.
Voor dikke platen van koolstofstaal die met plasma of vlam zijn gesneden, is doorgaans het SlagMaster HSR-slakhamerstation nodig om slak te verwijderen vóór de schurende afwerking.
Roestvrij staal
Er zijn twee specifieke aandachtspunten bij het ontbramen en verwerken van roestvrij staal:
Ten eerste: warmtebeheer. Roestvrij staal geleidt warmte slecht en lokaliseert warmte tijdens het slijpen, wat de passieve laag beschadigt en verkleuring door hitte veroorzaakt — blauwe, gouden of bruine zones op het snijvlak. Bandsnelheid en contactdruk moeten worden aangepast om oververhitting te voorkomen.
Ten tweede: contaminatie van schuurmiddelen. Banden die op koolstofstaal zijn gebruikt, mogen niet op roestvrij staal worden gebruikt. Ingesloten deeltjes koolstofstaal worden corrosiehaarden. Het EvoGrit 3.0-schuursysteem van Evotec bevat roestvrijstaalspecifieke varianten om kruisbesmetting te voorkomen.

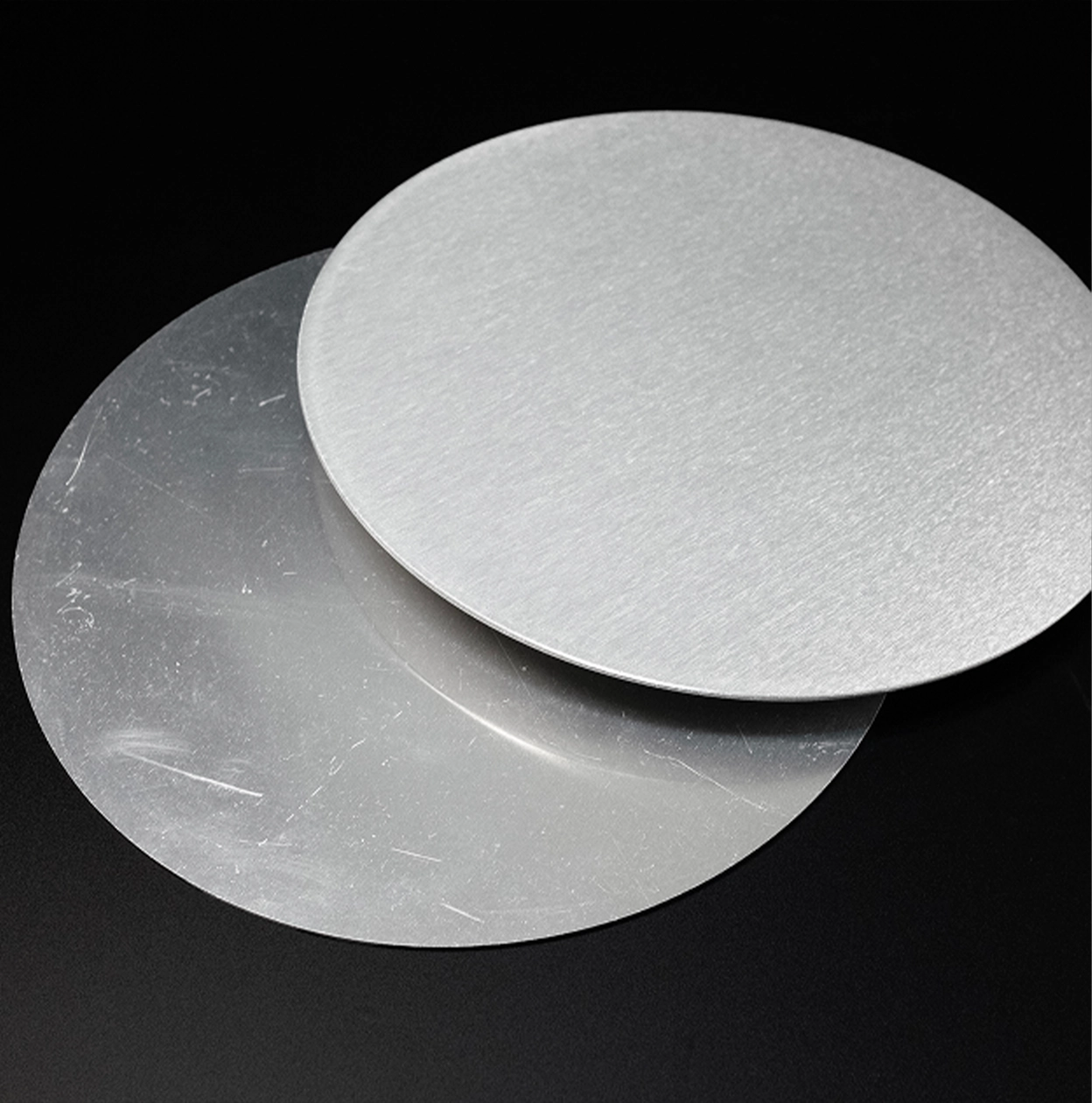

Aluminium
Het ontbramen van aluminium verschilt fundamenteel van staal. Aluminium is zacht, warmtegeleidend en produceert kleverig slijpafval dat de oppervlakken van schuurbanden belast en de snijefficiëntie vermindert.
Een lagere contactdruk is vereist om vervorming van het oppervlak te voorkomen. De ontbraammachines van Evotec kunnen ook aluminium onderdelen met beschermfolie ontbramen.
Aluminiumspanen en staalspanen mogen niet in hetzelfde stofafzuigsysteem terechtkomen — gemengd metaalstof vormt een risico op brand en explosie. Voor de verwerking van aluminium is doorgaans natte stofafzuiging vereist (Hydro Dust 2.0).
Messing en koudgewalste plaat
Messing vereist vergelijkbare lagedrukinstellingen als aluminium, met een specifieke keuze voor schuurmiddelen. Koudgewalste dikke staalplaat wordt doorgaans gecombineerd met plasma- of autogeen snijden en verwerkt op SlagMaster-modellen voor het verwijderen van slak.
Automatisering vermindert de afhankelijkheid van arbeid en maakt continue productie mogelijk.
Elk uur dat een ontbraammachine draait zonder handmatige belading of omdraaien, is een uur dat uw operators kunnen besteden aan werk dat hen echt nodig heeft. De automatiseringsoplossingen van Evotec nemen het repetitieve handwerk weg — laden, omdraaien, omstellen — zodat de mensen op uw werkvloer problemen oplossen in plaats van een machine te voeden. Evotec biedt de volgende automatiseringsoplossingen:
Dubbelzijdige ontbraming
Geautomatiseerde belading
Receptoproep
Fabrieksintegratie
Dubbelzijdig ontbramen: Drie veelvoorkomende methoden
De meeste plaatwerkonderdelen moeten aan beide zijden worden bewerkt. Evotec biedt drie industriestandaard methoden, elk geschikt voor verschillende doorvoereisen en automatiseringsniveaus.
Geautomatiseerde invoer: VSORT
VSORT is een vision-gestuurd robotlaadsysteem voor Evotec-ontbraammachines. Een 3D-camera herkent de positie en oriëntatie van onderdelen direct vanaf een stapel of pallet — opspanningen of handmatige uitlijning zijn niet nodig. De robotarm pakt elk onderdeel met vacuüm- of magnetische grijpers en plaatst het op de invoerband. VSORT neemt het repetitieve handmatige laden over, waardoor de ontbraamcel continu en onbemand kan werken.
Parametermanagement: EvoTrack
Bij productie met een grote variëteit aan onderdelen lopen de omsteltijden snel op. Een machine die gedurende een dienst verschillende materialen en diktes verwerkt, moet tussen elke batch opnieuw worden ingesteld, tenzij de parameters worden opgeslagen.
EvoTrack slaat complete parametersets per onderdeeltype op — bandsnelheid, contactdruk en de in- of uitschakelstatus van individuele stations. Operators roepen de opgeslagen parameters op bij het omstellen. Handmatig opnieuw instellen is niet nodig.
Waarom Evotec?
Evotec bouwt sinds 2014 geautomatiseerde ontbraam- en oppervlakteafwerkingsmachines. De productiefaciliteiten beslaan meer dan 800.000 m², met jaarlijks meer dan 2.000 geleverde machines via meer dan 8 wereldwijde kantoren. Meer dan 100 toegewijde R&D-engineers werken verspreid over 2 technologiecentra.
Elke machine ondergaat vóór verzending een inspectie in meerdere fasen en een volledige capaciteitstest, waarbij doorvoer, slijtage van schuurmiddelen, afzuigprestaties en veiligheidssystemen onder bedrijfsomstandigheden worden gecontroleerd.
Veelgestelde vragen
Ontbramen verwijdert de metaalresten die achterblijven na het snijden — bramen, slakken en opstaand materiaal langs de snijrand — waardoor de rand vlak en veilig hanteerbaar wordt. Kantenafronding gaat een stap verder: hierbij wordt de scherpe hoek geslepen tot een gecontroleerde boog met een gedefinieerde radius — R0,5, R1,0, R2,5+. Beide bewerkingen kunnen na elkaar op dezelfde machine worden uitgevoerd, maar het zijn afzonderlijke procesdoelen met verschillende parameters. Coatingvoorschriften vereisen vaak een minimale kantradius, en daarom is kantenafronding belangrijker dan alleen basisontbramen.
Ja, met de juiste configuratie. Lasersnijdelen hebben relatief dunne bramen die standaard schuurstations probleemloos kunnen verwerken. Plasma- en autogeensnijdelen kunnen geharde slakken bevatten die eerst door het Slag Hammer-station moeten worden gebroken voordat de schuurafwerking plaatsvindt. De SlagMaster HSR ondersteunt het onafhankelijk in- en uitschakelen van stations; bij het verwerken van een batch lasersnijdelen kan het Slag Hammer-station worden overgeslagen en kunnen alleen de schuurstations worden gebruikt.
Afhankelijk van het machinemodel en de stationconfiguratie variëren de haalbare radiussen van ongeveer R0,3 tot R2,5+. De EdgeX SDR is het juiste model dat is gevalideerd voor R2,5+, wat wordt bereikt door de configuratie met drie stations — trommelkop, bovenborstels, roterende borstels — inclusief interne gaten en sleuven. Voor poedercoatings wordt doorgaans een minimum van R0,3–R0,5 gespecificeerd. Voor onderdelen die buiten of in corrosieve omgevingen worden gebruikt, is vaak R1,0–R2,0+ vereist.
Aluminium vereist een lagere contactdruk dan staal om vervorming van het oppervlak te voorkomen. Slijpsel van aluminium is kleverig en verzadigt schuurbanden sneller dan staalslijpsel; daarom worden aluminiumspecifieke schuurconfiguraties aanbevolen. De SlagMaster HSR is niet geschikt voor aluminium.
50×50 mm over het gehele Evotec-transportbandassortiment. De AirLock®- (vacuüm) en MagniLock®- (magnetische) retentiesystemen van EvoFlow stabiliseren kleine onderdelen op de band tijdens alle bewerkingsstations. De FabGo 300 is de beste keuze voor kleine onderdelen; de werkbreedte van 300 mm en de compacte stationconfiguratie zijn specifiek voor deze toepassing ontworpen.
Een ontbraammachine wordt bij de uitvoer van de lasersnijder geplaatst en via een transportband verbonden voor een continue doorstroom. Voor de integratieplanning moet de compatibiliteit van de bandsnelheid worden bevestigd (ontbraammachines draaien op 1–7 m/min), evenals de beladingsmethode tussen de twee machines (VSORT of handmatig) en de afzuigcapaciteit voor continu gecombineerd gebruik.
FlatLine-machines zijn geschikt voor koolstofstaal, roestvrij staal, aluminium en andere gangbare plaatmetalen. Neem contact met ons op om de geschiktheid voor specifieke materialen of hogesterktestalen te bevestigen.
