Máquinas de Rebarbação de Metal para Fabricação de Chapas Metálicas
Cria condições consistentes de arestas e superfícies para peças de chapa metálica antes da dobra, revestimento, soldagem e montagem.
Como funciona uma máquina de rebarbação em uma fábrica de metal?
Todas as peças metálicas que saem de uma máquina de corte a laser, plasma ou prensa apresentam o mesmo problema: rebarbas, escória, óxido e arestas de corte geometricamente afiadas. Elas causam problemas estéticos, falhas no revestimento, porosidade em soldas, encaixes imprecisos na montagem e são responsáveis por uma parcela significativa de lesões nas mãos dos nossos colaboradores na fábrica.

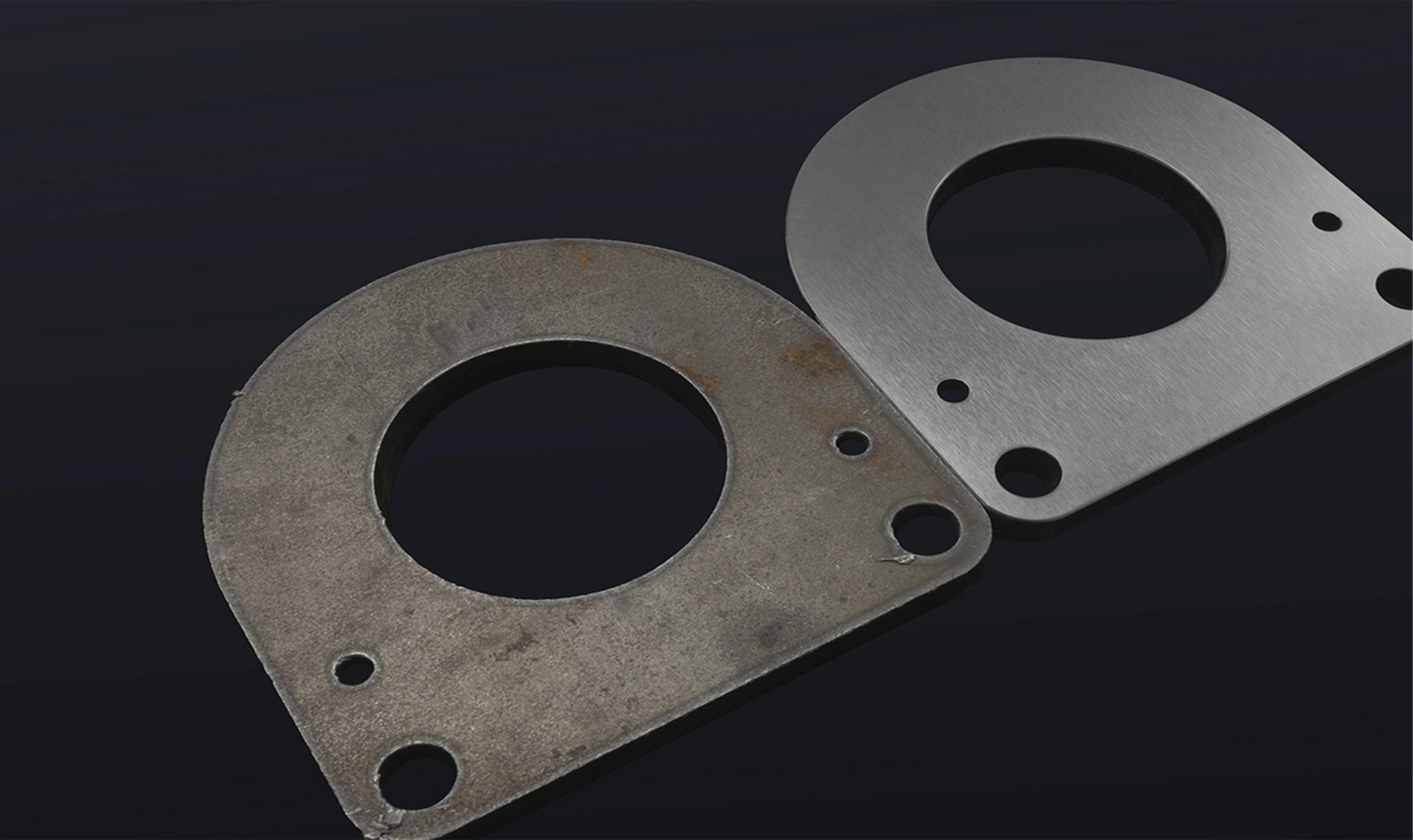

Uma máquina de rebarbação automatizada resolve isso em uma única etapa repetível, transformando peças cortadas em componentes prontos para revestimento, soldagem ou montagem.
O que a Rebarbação realmente remove?
Diferentes processos de corte deixam diferentes tipos de defeitos nas bordas e superfícies. O tratamento necessário depende do que o processo de corte produz.
Rebarbas geradas por peças cortadas a laser e puncionadas
Protrusões metálicas finas e afiadas ao longo da borda de corte, estendendo-se vertical ou lateralmente a partir da face de corte. O corte a laser de aço carbono com gás de assistência de oxigênio também produz uma camada de óxido densa ao longo da borda de corte, que bloqueia a aderência de revestimentos e introduz porosidade em soldas subsequentes.

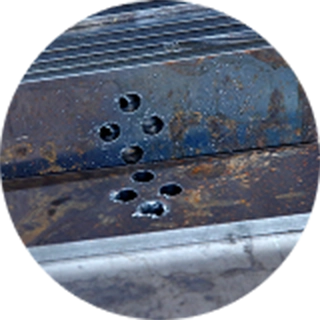

Camada de óxido do laser
O gás de assistência de oxigênio reage com a superfície de corte durante o corte a laser, deixando uma camada de óxido densa e escura na superfície e ao longo da borda cortada. Esta camada bloqueia a aderência de revestimentos e introduz porosidade em soldas subsequentes. É um defeito distinto da rebarba em si e requer sua própria ação abrasiva para ser removido.
Escória em chapas grossas cortadas a plasma e a chama (oxicorte)
Resíduo endurecido formado quando o metal fundido solidifica novamente na peça após o corte. A escória é mais dura e espessa do que as rebarbas normais. Para escória pesada, as cintas abrasivas desgastam-se rapidamente contra ela e não conseguem removê-la de forma fiável. Uma estação de impacto mecânico — o Martelo de Escória da Evotec — é ideal para a fragmentar antes de iniciar o lixamento abrasivo.

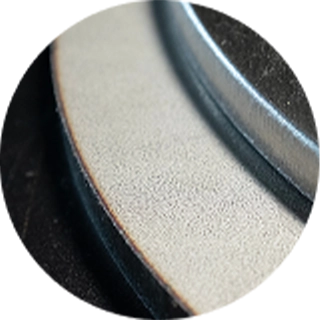

Arestas afiadas produzidas por todos os processos de corte
Todos os processos de corte deixam arestas geometricamente afiadas, mesmo quando a face cortada parece limpa. Os revestimentos tornam-se finos nos cantos afiados devido à tensão superficial — é aqui que começam as falhas de revestimento e o início da ferrugem. O arredondamento de arestas cria um raio controlado que permite que os revestimentos atinjam a espessura de película adequada em todo o canto.

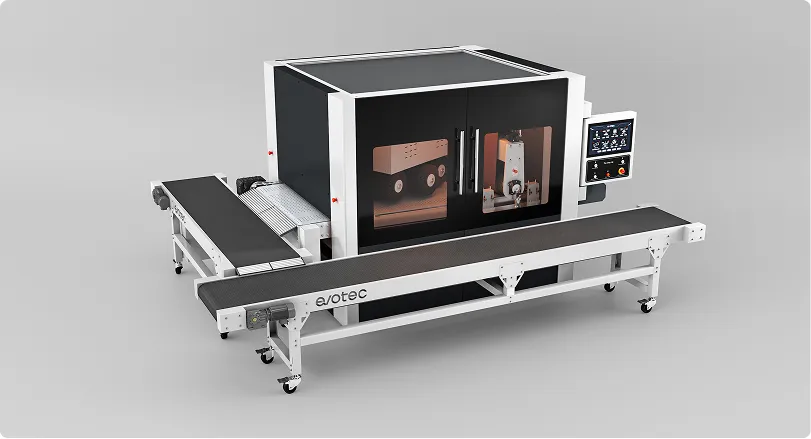

Como é que uma máquina de rebarbar processa uma peça?
A máquina move as peças ao longo de uma passadeira transportadora através de uma sequência de estações de processamento abrasivo. Cada estação realiza uma tarefa específica. Uma única passagem pelo transportador pode combinar múltiplas operações. O transportador também mantém as peças metálicas no lugar e realiza uma extração de pó eficaz.
Cabeça de Tambor
Uma cinta abrasiva de alta velocidade entra em contacto com a superfície da peça, removendo rebarbas, escória de pequena a média dimensão e camadas de óxido. É a estação principal para defeitos de superfície mais grosseiros.
Escovas Superiores
Os elementos de escova flexíveis estendem-se para dentro de orifícios, ranhuras e recortes internos, removendo rebarbas e óxido das arestas internas. É isto que permite o chanfrado de características internas — uma capacidade específica da EdgeX SDR.
Escovas Rotativas
Aplique pressão consistente em todas as arestas externas e superfícies, produzindo um raio de canto controlado e uma textura de superfície não direcional. Dependendo do número de escovas e da velocidade da cinta, é possível obter raios de R0,3 a R2,5+ numa única passagem.
Martelo de Escória
Uma estação de trabalho robusta que pré-trata rebarbas grandes e escória pesada, reduzindo a carga de escória para evitar o desgaste irregular da cinta abrasiva.
As peças entram na extremidade de alimentação e saem acabadas, sem necessidade de manuseamento intermédio.
O sistema de transporte EvoFlow da Evotec utiliza os seus mecanismos proprietários de retenção de peças AirLock® (vácuo), MagniLock® (magnético) ou combinados para estabilizar as peças durante todo o processamento. O tamanho mínimo da peça processável é de 50×50 mm (2"×2") em toda a gama.

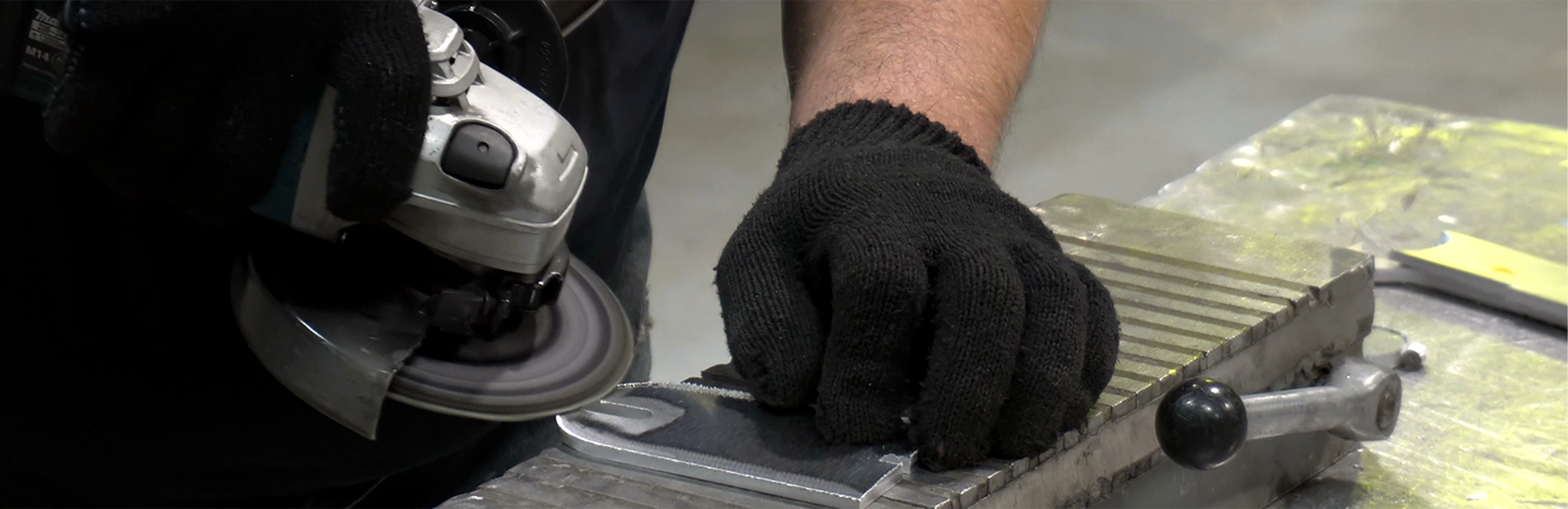

Qual a diferença entre rebarbação manual e automatizada?
O lixamento manual tem o seu lugar — volumes muito baixos, peças únicas, geometrias altamente irregulares. Em um ambiente de produção que exige resultados consistentes, ele apresenta limitações estruturais. À medida que o volume aumenta, a rebarbação manual torna-se o gargalo — e aumentar a equipe não melhora a consistência da qualidade de forma proporcional.
As máquinas de rebarbação automatizadas entregam o mesmo resultado em todas as peças, por meio de configurações de parâmetros fixas e estações de processamento mecanicamente consistentes. Seja na primeira ou na milésima peça, o resultado é o mesmo.
Linhas de produtos de máquinas de rebarbação Evotec
A linha de rebarbação da Evotec está organizada em quatro séries, cada uma construída para uma combinação específica de requisitos de processamento e escala de produção. A Evotec também fornece máquinas de rebarbação totalmente personalizadas caso sua linha de fabricação não se encaixe nas soluções de rebarbação típicas.
Comparação completa das máquinas de rebarbação Evotec
Todos os modelos, lado a lado
Rebarbação por Material: O que muda e o que não muda
Os princípios fundamentais do processo são consistentes entre os materiais. Parâmetros, seleção de abrasivos e configuração da máquina requerem ajustes conforme o tipo de material.
Aço Carbono
A aplicação mais comum. Configurações padrão de cabeçote de tambor e escova rotativa lidam com rebarbas e acabamento de superfície com textura não direcional de forma eficaz.
O aço carbono cortado a laser também requer a remoção da camada de óxido — o óxido não tratado bloqueia a aderência do revestimento e introduz porosidade na solda. Todos os modelos Evotec removem o óxido e produzem uma superfície uniforme e pronta para revestimento em uma única passagem.
Chapas grossas de aço carbono cortadas a plasma e oxicorte normalmente requerem a estação SlagMaster HSR Slag Hammer para a remoção de escória antes do acabamento abrasivo.
Aço inoxidável
Dois aspetos específicos aplicam-se à rebarbação e processamento de aço inoxidável:
Primeiro, a gestão térmica. O aço inoxidável conduz mal o calor e localiza-o durante a retificação, o que danifica a camada passiva e causa descoloração por oxidação térmica — zonas azuis, douradas ou castanhas na superfície de corte. A velocidade da cinta e a pressão de contacto requerem ajustes para evitar o sobreaquecimento.
Segundo, a contaminação abrasiva. As cintas utilizadas em aço carbono não devem ser utilizadas em aço inoxidável. As partículas de aço carbono incrustadas tornam-se pontos de início de corrosão. O sistema abrasivo EvoGrit 3.0 da Evotec inclui variantes específicas para aço inoxidável, a fim de evitar a contaminação cruzada.
Alumínio
A rebarbação de alumínio difere fundamentalmente da do aço. O alumínio é macio, termicamente condutor e produz resíduos de retificação adesivos que obstruem as superfícies das cintas abrasivas e reduzem a eficiência de corte.
É necessária uma pressão de contacto mais baixa para evitar a deformação da superfície. As máquinas de rebarbação da Evotec também podem rebarbar peças de alumínio com películas de proteção aplicadas.
As aparas de alumínio e de aço não devem partilhar o mesmo sistema de extração de poeiras — a mistura de poeiras metálicas cria risco de incêndio e explosão. O processamento de alumínio requer normalmente extração de poeiras por via húmida (Hydro Dust 2.0).
Latão e chapas grossas (Cold Plate)
O latão requer definições de baixa pressão semelhantes às do alumínio, com uma seleção específica de abrasivos. As chapas grossas de aço laminado a quente (cold plate) são normalmente combinadas com corte a plasma ou oxicorte e processadas nos modelos SlagMaster para a remoção de escória.
A automação reduz a dependência de mão de obra e permite a produção contínua.
Cada hora que uma máquina de rebarbação opera sem carregamento ou viragem manual é uma hora que os seus operadores dedicam a tarefas que realmente exigem a sua atenção. Os complementos de automação da Evotec eliminam o manuseamento repetitivo — carregamento, viragem, troca de ferramentas — para que a sua equipa se foque na resolução de problemas, e não em alimentar máquinas. A Evotec disponibiliza as seguintes soluções de automação:
Rebarbação em dupla face
Carregamento automatizado
Recuperação de receitas
Integração de fábrica

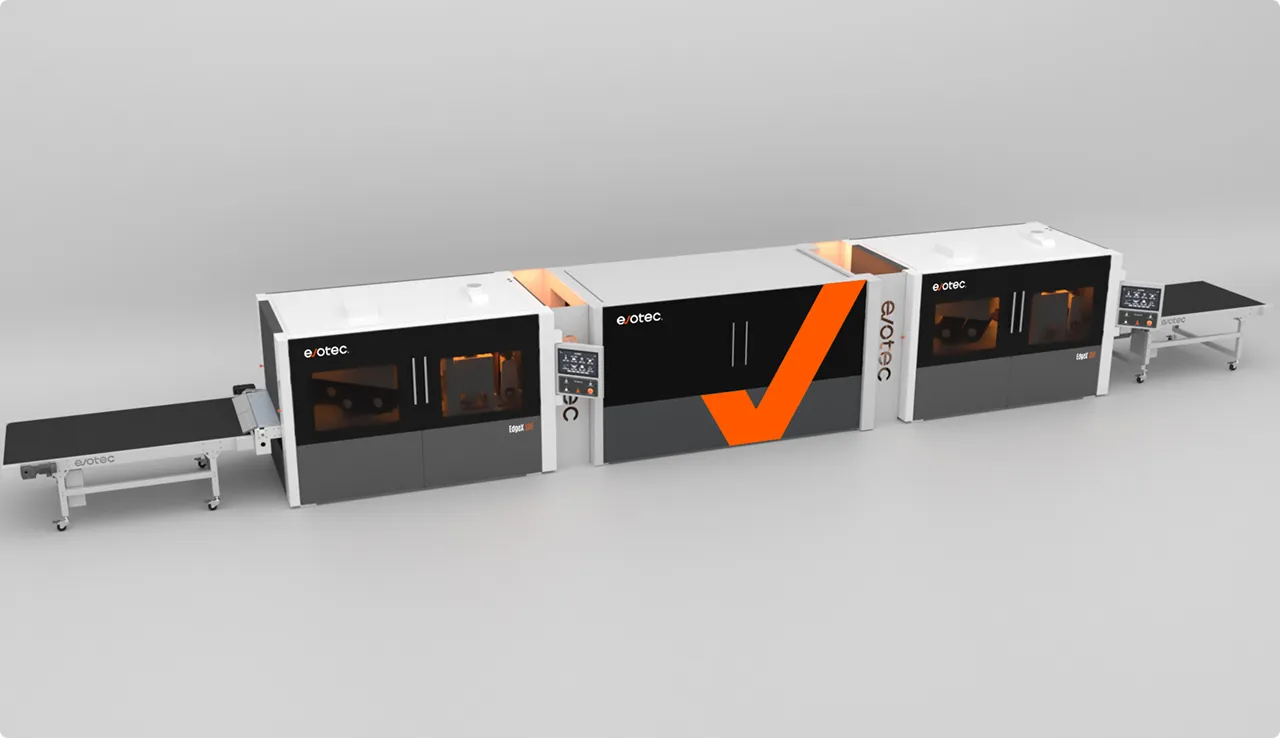

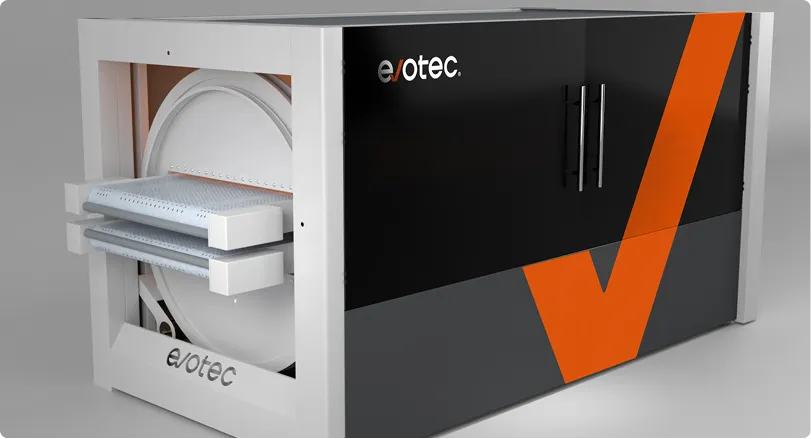

Rebarbação de Dupla Face: Três Abordagens Comuns
A maioria das peças de chapa metálica requer processamento em ambas as faces. A Evotec oferece três abordagens padrão da indústria, cada uma adequada a diferentes requisitos de produtividade e níveis de automação.
Carregamento Automatizado: VSORT
O VSORT é um sistema de carregamento robótico guiado por visão para máquinas de rebarbação Evotec. Uma câmera de visão 3D identifica a posição e a orientação da peça diretamente de uma pilha ou palete — sem necessidade de dispositivos de fixação ou alinhamento manual. O braço robótico pega cada peça usando sucção a vácuo ou atuadores magnéticos e coloca-a na esteira de entrada. O VSORT elimina o carregamento manual repetitivo da célula de rebarbação, permitindo uma operação contínua e sem supervisão.
Gestão de Parâmetros: EvoTrack
Na produção de alta variedade, o tempo de preparação acumula-se. Uma máquina que processa múltiplos materiais e espessuras durante um turno exige uma nova configuração entre cada lote, a menos que os parâmetros sejam armazenados.
O EvoTrack armazena conjuntos completos de parâmetros por tipo de peça — velocidade da esteira, pressão de contato, estados de ativação/desativação de cada estação. Os operadores recuperam os parâmetros armazenados na troca. Nenhuma reconfiguração manual é necessária.
Por que a Evotec?
A Evotec fabrica máquinas automatizadas de rebarbação e acabamento de superfície desde 2014. A base de fabricação abrange mais de 800.000 m², com mais de 2.000 máquinas entregues anualmente em mais de 8 escritórios globais. Mais de 100 engenheiros dedicados de P&D trabalham em 2 centros de tecnologia.
Cada máquina passa por inspeção em várias etapas e testes de capacidade total antes do envio — verificando produtividade, desgaste abrasivo, desempenho da extração de pó e sistemas de segurança sob condições operacionais.
Perguntas Frequentes
A rebarbação remove as saliências metálicas deixadas pelo corte — rebarbas, escória e material elevado ao longo da borda cortada — tornando a borda plana e segura para manuseio. O arredondamento de bordas vai além: ele esmerilha a quina viva em um arco controlado com um raio definido — R0,5, R1,0, R2,5+. Ambas as operações podem ser concluídas na mesma máquina em sequência, mas são objetivos de processamento distintos com parâmetros diferentes. As especificações de revestimento geralmente exigem um raio de borda mínimo, e é por isso que o arredondamento de bordas é importante além da rebarbação básica.
Sim, com a configuração correta. Peças cortadas a laser apresentam rebarbas relativamente finas que as estações abrasivas padrão processam sem dificuldade. Peças cortadas a plasma e oxicorte podem apresentar escória endurecida que requer a estação Slag Hammer para ser fragmentada antes do acabamento abrasivo. A SlagMaster HSR permite habilitar/desabilitar estações de forma independente — ao processar um lote cortado a laser, a estação Slag Hammer pode ser ignorada e apenas as estações abrasivas são utilizadas.
Dependendo do modelo da máquina e da configuração das estações, os raios alcançáveis variam de aproximadamente R0,3 a R2,5+. A EdgeX SDR é o modelo validado para R2,5+, alcançado através de sua configuração de três estações — Cabeçote de Tambor, Escovas Superiores, Escovas Rotativas — incluindo furos e rasgos internos. Aplicações de pintura eletrostática geralmente especificam um mínimo de R0,3–R0,5. Peças para ambientes externos e corrosivos geralmente exigem R1,0–R2,0+.
O alumínio requer menor pressão de contato do que o aço para evitar deformações na superfície. Os resíduos de lixamento de alumínio são adesivos e desgastam as cintas abrasivas mais rapidamente do que as aparas de aço — recomenda-se o uso de configurações abrasivas específicas para alumínio. A SlagMaster HSR não é adequada para alumínio.
50×50 mm em toda a linha de esteiras Evotec. Os sistemas de retenção AirLock® (vácuo) e MagniLock® (magnético) da EvoFlow estabilizam peças pequenas na esteira durante todas as estações de processamento. A FabGo 300 é a primeira escolha para peças pequenas — sua largura de trabalho de 300 mm e configuração compacta de estações foram desenvolvidas para essa aplicação.
Uma rebarbadora é posicionada na saída da máquina de corte a laser, conectada por uma esteira para formar um fluxo contínuo. O planejamento da integração requer a confirmação da compatibilidade da velocidade da esteira (as rebarbadoras operam de 1 a 7 m/min), um método de carregamento entre as duas máquinas (VSORT ou manual) e a capacidade de extração de pó para uma operação combinada contínua.
As máquinas FlatLine são adequadas para aço carbono, aço inoxidável, alumínio e outros metais comuns em chapas e placas. Entre em contato conosco para confirmar a adequação para materiais específicos ou graus de alta resistência.
Mais alguma dúvida?
Nenhuma dúvida é grande ou pequena demais — envie suas perguntas e responderemos o mais breve possível.
Entre em contato.
O material, a espessura, a largura de trabalho e os requisitos de produtividade determinam a máquina e a configuração ideais. Envie os detalhes das suas peças e a equipe de engenharia da Evotec retornará com uma recomendação de configuração específica em até 24 horas (em dias úteis). Peças e desenhos também podem ser enviados para processamento de teste — os resultados são entregues antes de qualquer decisão de compra.
