Vom Laserschnitt zum montagefertigen Teil – automatisch.

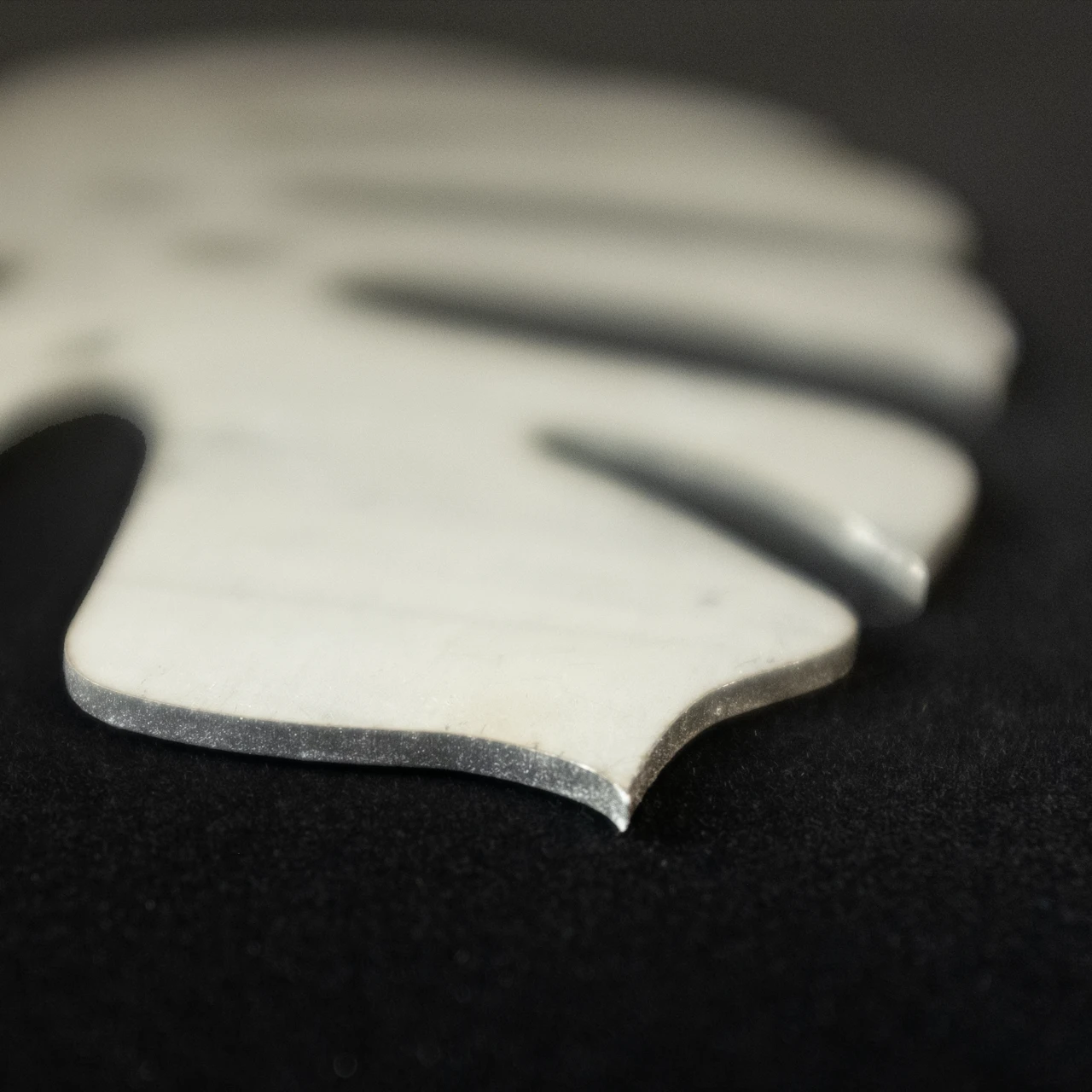

Ein Laserschnitt kann für das Auge glatt aussehen und trotzdem mikroskopisch kleine Grate an den Schnittkanten, messerscharfe Ecken an jedem Profil und – besonders bei Kohlenstoffstahl – eine sichtbare Oxidschicht um die Schnittzone aufweisen. Diese Fehler entstehen zwangsläufig beim thermischen Schneiden und lassen sich nicht allein über die Laserparameter vermeiden. Entgraten und Kantenbearbeitung lösen, was der Laser nicht kann: den Zustand des Teils nach dem Schnitt. Ohne Nachbearbeitung sind die Teile beim Handling ein Sicherheitsrisiko, liegen nicht plan in Biege- oder Schweißvorrichtungen und führen nach dem Lackieren oder Pulverbeschichten zu Haftungsproblemen.

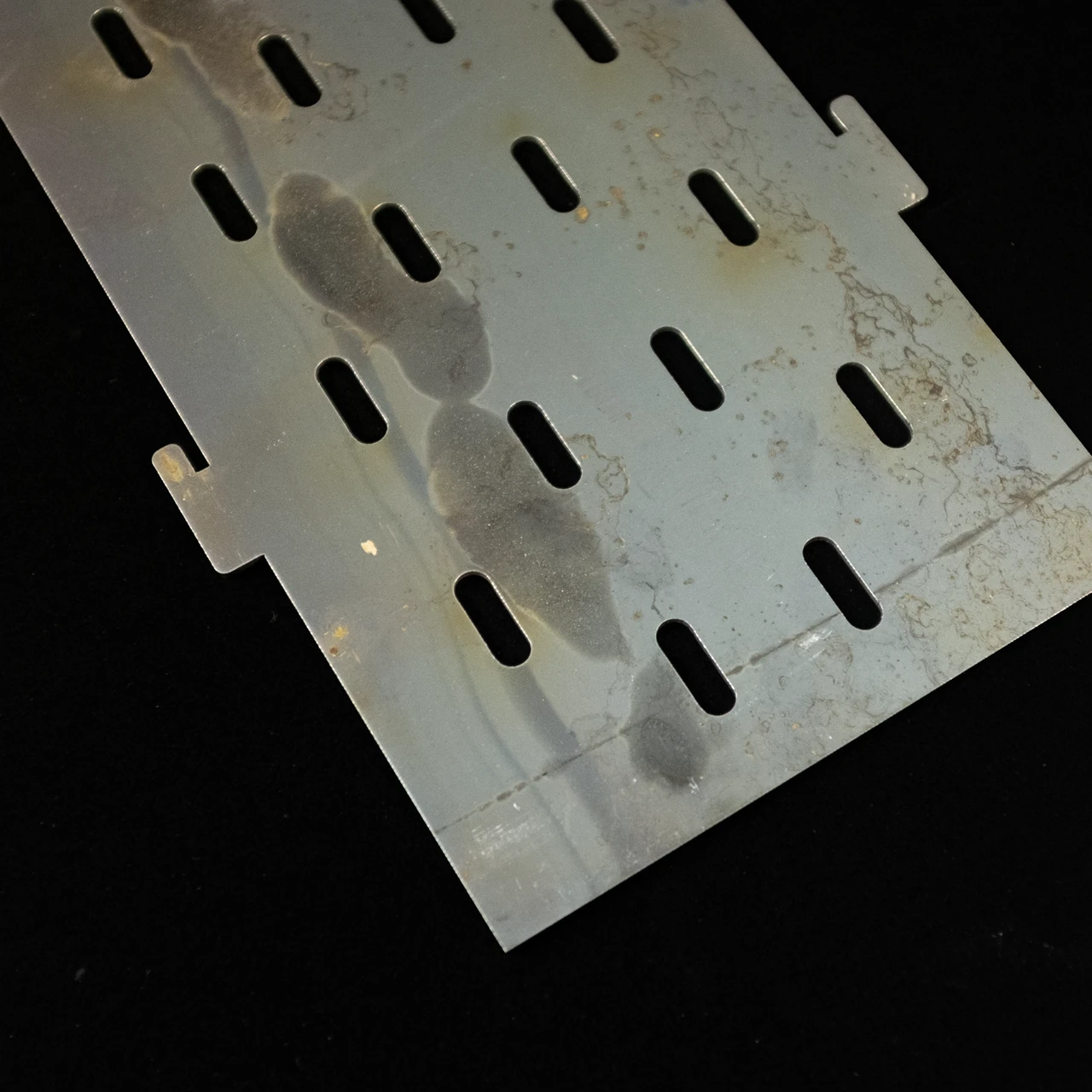

Wenn ein Laser Kohlenstoffstahl – vor allem mit Sauerstoff als Schneidgas – oder Edelstahl schneidet, entsteht durch die Hitze entlang der Schnittkante eine Oxidschicht. Auf Kohlenstoffstahl ist sie ein dunkler, spröder Film, auf Edelstahl zeigt sie sich als blaue, goldene oder braune Anlauffarbe. Beide Oxidformen verhindern, dass Pulverlack und Farbe richtig auf dem Metall haften, und verursachen Poren in Schweißnähten an oder nahe der Schnittkante. Bei der Oxidentfernung tragen Schleifband- und Bürstenkombinationen der Finishing-Maschine diese Schicht ab und legen blankes Metall frei. Sie ist für jedes lasergeschnittene Teil notwendig, das pulverbeschichtet, nasslackiert oder nahe der Schnittkante geschweißt wird.

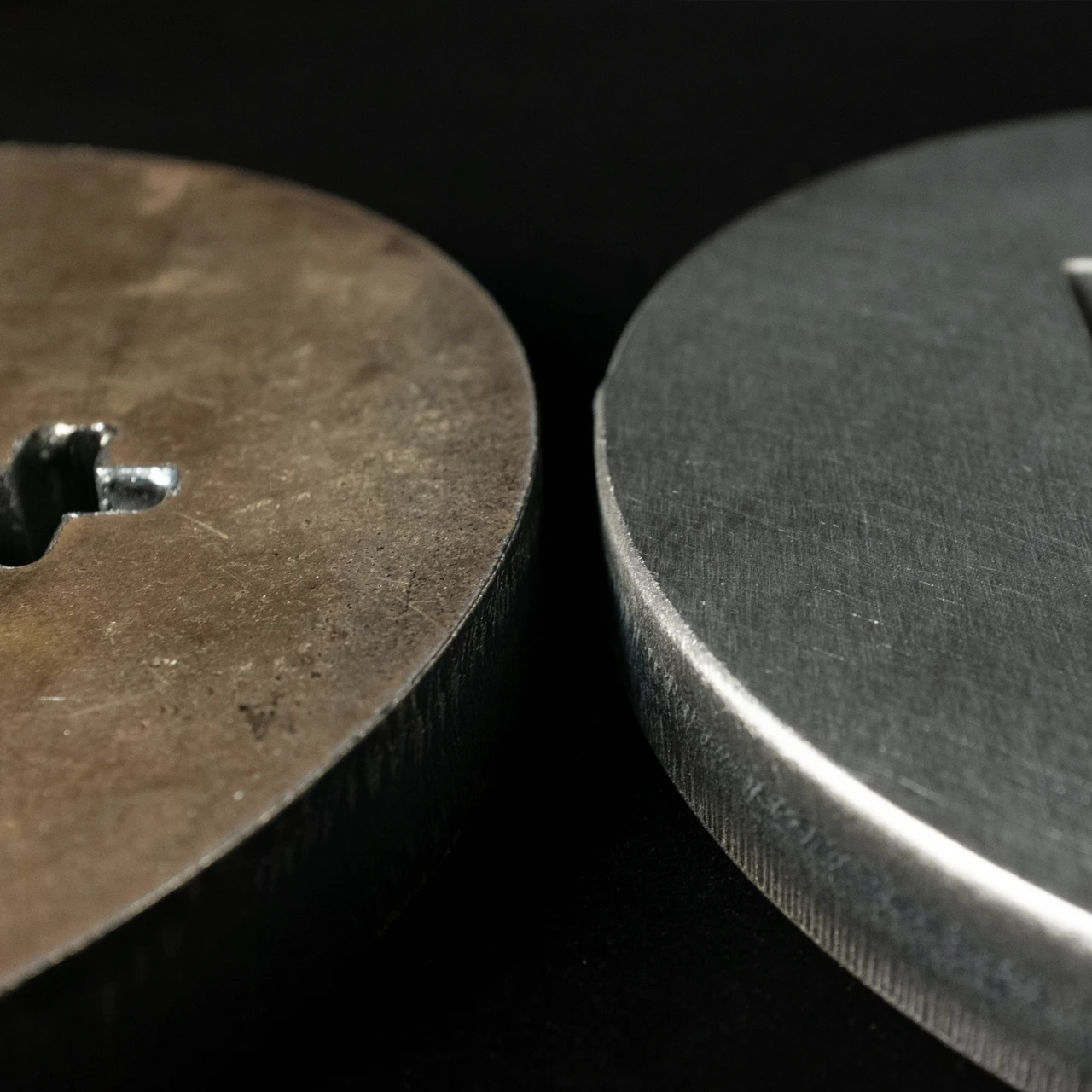

Der empfohlene Mindestkantenradius für pulverbeschichtete Teile beträgt in der Regel R0,3—R0,5 mm an freiliegenden Kanten. Dies reicht aus, damit die Beschichtung an der Ecke eine ausreichende Schichtdicke erreicht, ohne dass sie dünner wird. Für Teile, die im Freien, in korrosiven Umgebungen oder unter Salzsprühnebeltests verwendet werden, werden üblicherweise R1,0 bis R2,5+ spezifiziert. Durch größere Radien kann sich das Pulver effektiver um die Ecke wickeln, wodurch ein dickerer, haltbarerer Film an der Kante entsteht — was auch die anfälligste Stelle für Rostbildung ist. Wenn Ihr Endkunde oder OEM eine definierte Beschichtungsspezifikation hat, gibt er in der Regel einen minimalen Kantenradius an. Wenn keine Spezifikation existiert, ist R0,5 ein angemessener Ausgangswert für die allgemeine Fertigung.

Der Wirrschliff (auch Random Swirl oder NDMF) entsteht durch Rotationsbürsten, die die Oberfläche gleichzeitig in mehreren Richtungen bearbeiten. So entsteht eine gleichmäßige Struktur ohne sichtbare Schliffrichtung. Das ist die Standardoberfläche für Teile, die beschichtet, geschweißt oder montiert werden: Das gleichmäßige Oberflächenprofil verbessert die Lackhaftung auf der ganzen Fläche, ohne Richtungsspuren, die durch eine dünne Beschichtung durchscheinen würden. Der Strichschliff entsteht durch Walzenaggregate, die in eine Richtung schleifen; es entsteht ein gleichmäßiges, gerichtetes Muster wie bei gebürstetem Edelstahl an Fassadenpaneelen, Küchengeräten oder sichtbaren Industriegehäusen. Er wird meist für optische oder architektonische Anwendungen spezifiziert, bei denen die gebürstete Struktur Teil des Erscheinungsbilds ist. Die meisten tragenden und lackierten lasergeschnittenen Teile erhalten einen Wirrschliff.

Standardkonfigurationen aus Walzenaggregat und Rotationsbürsten bearbeiten Außenkonturen sehr gut. Für Innenkonturen – Bohrungen, Schlitze, Durchbrüche und komplexe Ausschnitte – brauchen Sie Top-Bürstenmodule (Einheit D). Diese feinen, fingerartigen Bürsten arbeiten sich in die Innenkonturen des Teils, entfernen seitliche Grate an Innenkanten und verrunden den inneren Umfang. Die EdgeX SDR ist genau dafür ausgelegt: Ihre dreistufige Konfiguration (Walzenaggregat → Top-Bürsten → Rotationsbürsten) übernimmt die Kantenverrundung außen und innen im selben Durchlauf. Sie erreicht nachweislich R2,5+ an den Kanten. Teile mit Schraubenlöchern, Rechteckschlitzen oder komplexen Ausschnitten profitieren am meisten von dieser Konfiguration.

Evotec-Finishing-Maschinen sind für den Inline-Betrieb ausgelegt – sie stehen im Produktionsablauf direkt hinter dem Laser. Die Maschine übernimmt die Teile vom Laser, führt sie durch die konfigurierten Bearbeitungsstufen (für automatisches Be- und Entladen sind verlängerte Fördersysteme und der kamerageführte VSORT-Roboterarm nötig) und gibt die fertigen Teile an den nächsten Schritt weiter. In kleineren Betrieben stehen kompakte Modelle wie die FabGo 300 oder FabGo 600 mit geringem Platzbedarf direkt neben dem Laser. Bei höheren Stückzahlen werden die SurfeX- und EdgeX-Serien in die Linie eingebunden und lassen sich mit dem VSORT-Lader (automatische Teilezuführung), dem U-Flow-Rückförderband (beidseitige Bearbeitung mit einem Bediener) und dem Flipper (automatisches Wenden) erweitern. Die Maschinen nutzen das EvoFlow-Fördersystem mit Vakuum- (AirLock) oder Magnethaltung (MagniLock) für Teile ab 50 × 50 mm. Spezielle Vorrichtungen oder eine kundenspezifische Integration sind nicht erforderlich.

Ja – genau das ist der Vorteil automatisierter Finishing-Maschinen gegenüber der manuellen Bearbeitung. Evotec-Maschinen sind modular aufgebaut: Mehrere Bearbeitungsaggregate (Walzenaggregate, Rotationsbürsten, Top-Bürsten, Poliereinheit, Schlackenhammer) sind nacheinander auf demselben Förderband angeordnet. Ein Teil, das an einem Ende eingelegt wird, kommt am anderen Ende mit allen konfigurierten Bearbeitungsschritten heraus. Die SurfeX SRS führt ein Teil zum Beispiel in einem Durchlauf durch ein Walzenaggregat (Entgraten + Oxidentfernung), Rotationsbürsten (Kantenverrundung) und ein zweites Walzenaggregat (Strichschliff). Die EdgeX SDR durchläuft Walzenaggregat, Top-Bürsten (Verrunden von Innenkonturen) und Rotationsbürsten (Kantenverrundung + Wirrschliff). Die Konfiguration wird bei der Bestellung passend zu den Bearbeitungsschritten Ihrer Teile festgelegt – Sie sind nicht auf einen Prozess pro Maschine beschränkt.
